Justerbar trykkavlastningsventil

Trykkregulerende ventil er en sikkerhetsanordning av den lange trykkavledningstunnelen vannkraftverk. Vanligvis, når trykkavledningsrørledningen ΣLV / H er større enn 15 til 30, bør en bølgetank installeres. På grunn av den store mengden anleggsarbeider og den lange byggeperioden, kan bruk av en trykkregulerende ventil i stedet for en trykkregulerende brønn spare investeringer og forkorte byggeperioden.

Hoveddelen av trykkreguleringsventilen er ordnet horisontalt, det vil si at midtlinjene i vanninntaksrøret og oljesylinderen er parallelle med bakken, hovedsakelig sammensatt av ventilhuset, ventilpluggen, hovedoljesylinderen, føringsoljesylinderen og lufttilskuddsventilen.

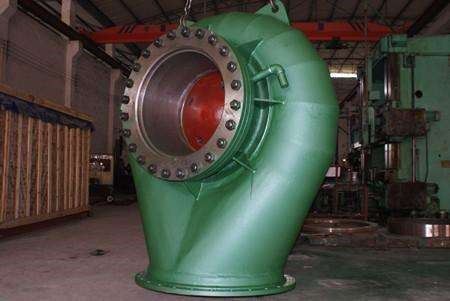

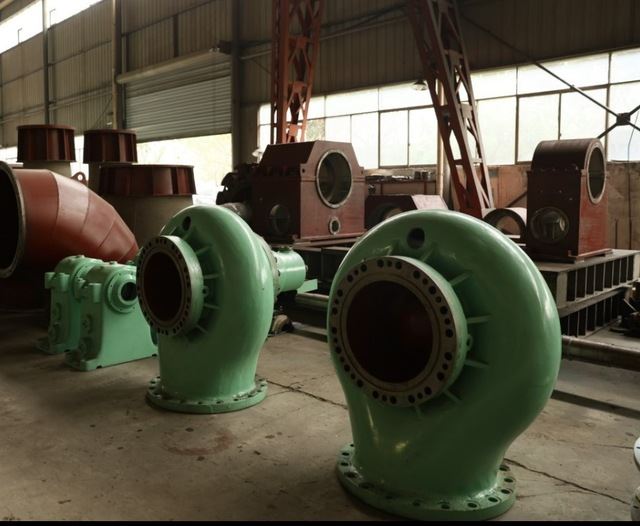

Ventilhuset er sveiset eller støpt stål. Den består av to semi-volute rør symmetriske venstre og høyre. Det er tre åpne hull, den ene enden er vanninntaket, den andre enden er vannuttaket, og den andre enden er reservert for tilkobling med hovedsylinderen. Det er faste føringskovler i voluterøret på ventilhuset, slik at den danner en sirkulær strømning og kolliderer med hverandre i ventilkroppen for å spre energi, og deretter slippes ut til halevannet, som har god energispredningsytelse. For å redusere vibrasjoner, er det gitt en lufttilskuddsenhet slik at atmosfæren jevnt kan komme inn i det negative trykkområdet ved innløpsenden av utløpskanalen til trykkreguleringsventilen.

Ventilpluggen er laget av støpt stål med forkrommet overflate for å hindre rust. Ventilpluggen er utstyrt med trykkutjevningshull. Formålet er å balansere vanntrykket på begge sider av ventilpluggen for å redusere driftsoljetrykket.

Hovedoljesylinderen og føringsoljesylinderen brukes til å betjene bryteren på ventilpluggen. Sylinderen er laget av støpt stål og har et stempel. Oljekilden fra guvernøren av enheten er koblet til de frem- og bakre kamrene i henholdsvis hovedoljesylinderstempelet. Når enheten fungerer normalt , Passerer trykkoljen gjennom lukkehulen, slik at trykkreguleringsventilen er i lukket tilstand; når enhetens nødavstengning eller øyeblikkelig lastdump overstiger ca. 15 %, vil trykkoljen automatisk passere gjennom åpningshulen, slik at trykkreguleringsventilen åpnes for å frigjøre den innstilte størrelsen Vannstrømmen for å sikre sikkerheten til enheten og trykktunnelsystemet.

Den supplerende luftventilen er installert på ventilhuset, noe som kan gjøre atmosfæren direkte inn i det negative trykkområdet ved innløpsenden av avløpskanalen til trykkreguleringsventilen når trykkreguleringsventilen dreneres, slik som å redusere kavitasjonen av strømningskanalen og redusere trykkreguleringsventilen. Vibrasjon.

En hard tetning brukes mellom ventilpluggen og ventilhuset, det vil si at en vannstoppring i rustfritt stål er festet på ventilpluggen, og en avtagbar rustfritt stål- eller bronsevannstopp brukes på ventilhuset (det rustfrie stålmaterialet med hardhet forskjellig fra det rustfrie stålet på ventilpluggen er bedre ), Gjennom fin sliping mellom de to for å oppnå nær kontakt , med gode vannstoppegenskaper. Alle deler som vil bevege seg relativt mellom sylinderfatet og stempelet, mellom stempelstangen og ventilhuset er alle forseglet med en spesiell gummiring.

For å realisere kontrollen av trykkreguleringsventilen, er det nødvendig å installere en spesiell hovedtrykkkontrollventil, en gassventil og en oljetrykkkontrollventil for kontroll i hydraulikksystemet. Blant dem er den spesielle viktigste trykkreguleringsventilen installert i guvernøren av enheten, som er den mest pålitelige formen for kontroll med trykkreguleringsventilen guvernør. Strukturen til den spesielle hovedtrykksreguleringsventilen er å legge til en ekstra ventilplate for å kontrollere trykkreguleringsventilen.

Egenskapene til trykkregulerende ventil er hovedsakelig strømningsegenskaper (se serien av designdatainnsamling for detaljer).

Funksjonen til trykkreguleringsventilen er å raskt åpne trykkreguleringsventilen samtidig når enhetens føringsbeholder raskt lukkes når enheten dumper lasten, og for å slippe ut strømmen som må reduseres når enheten lukkes fra trykkreguleringsventilen. Det vil si, etter å ha installert trykkregulerende ventil, strømningshastigheten endring i vannavledningssystemet kan fortsette sakte, og dermed redusere vanntrykkstigningsverdien. På den annen side, siden enheten fortsatt er stengt raskt, noe som sikrer at hastighetsøkningsverdien ikke vil være for høy, er trykkreguleringsventilen et av de effektive tiltakene for å redusere trykkstigningsverdien av avledningssystemet og enhetshastighetsstigningsverdien. Rollen som bølgetank.
